ЭМС и ЭМП‑тестирование: почему без него не обойтись в современной электронике
В мире, где электронные устройства окружают нас повсюду, важно, чтобы они работали без сбоев и не мешали друг другу. Смартфон не должен «глушить» Wi‑Fi, медицинский аппарат — реагировать на работающую рядом рацию, а бортовой компьютер автомобиля — давать сбой при проезде под линией электропередачи. За всё это отвечают электромагнитная совместимость (ЭМС) и защита от электромагнитных помех (ЭМП). Тестирование в этой области помогает производителям соблюдать стандарты, выпускать безопасные и надёжные продукты и выходить на глобальные рынки.
Что такое ЭМП и ЭМС
Электромагнитная помеха (ЭМП) — это нежелательное излучение или наводка, которые исходят от устройства и могут нарушить работу другого оборудования. Помехи могут быть излучаемыми (через воздух) или кондуктивными (через провода питания и сигнальные линии).
Электромагнитная совместимость (ЭМС) — это способность устройства работать штатно в своей электромагнитной среде, не создавая при этом недопустимых помех для окружающей техники. Простыми словами: ЭМС гарантирует, что устройство и само не «шумит», и устойчиво к внешним «шумам».
Зачем нужно тестирование
Соответствие нормативам. В разных странах действуют свои требования: в США — FCC, в Европе — CE, международные стандарты — CISPR, IEC. Без подтверждения соответствия продукт не может быть легально продан. Штрафы за несоблюдение могут быть значительными, а изъятие продукции из оборота — фатальным для бизнеса.
Безопасность. В медицинском оборудовании, авионике, автомобильной электронике сбой из‑за помех может привести к серьёзным последствиям. ЭМС-тесты помогают убедиться, что устройство остаётся надёжным даже в сложной электромагнитной обстановке.
Качество и надёжность. Устройства, не прошедшие ЭМС-испытания, могут работать с перебоями: самопроизвольно перезагружаться, терять связь, давать ошибки. Тестирование на ранних стадиях разработки позволяет выявить и исправить проблемы до выхода на рынок.
Выход на международные рынки. Без сертификата ЭМС невозможно экспортировать электронику во многие страны. Для казахстанских производителей, которые планируют поставлять продукцию в Россию, Европу, страны СНГ, а также на Ближний Восток, подтверждение ЭМС становится обязательным этапом.
Какие бывают тесты
Испытания делятся на два больших направления.
Испытания на эмиссию (излучение помех). Здесь измеряют, сколько «шума» создаёт само устройство.

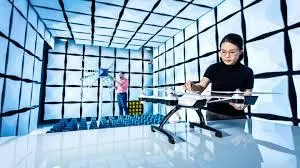

- Излучаемая эмиссия — измерение электромагнитных волн, которые устройство испускает в пространство. Проводится в безэховых камерах с помощью антенн.
- Кондуктивная эмиссия — измерение помех, которые распространяются по проводам питания и сигнальным линиям. Используются специальные сети LISN.
Испытания на устойчивость (иммунитет). Здесь проверяют, как устройство ведёт себя при внешних воздействиях.
- Электростатический разряд (ESD) — имитация статического электричества, которое возникает при прикосновении человека.
- Устойчивость к радиочастотным полям — воздействие на устройство мощными радиосигналами, чтобы убедиться, что оно не сбоит.
- Кондуктивные наводки — проверка, как устройство реагирует на помехи, приходящие по кабелям.
- Микросекундные импульсные помехи (EFT) — имитация помех от включения мощного оборудования, коммутации.
- Испытания на перенапряжения (surge) — проверка защиты от импульсов, вызванных, например, ударом молнии в линию электропередачи.
Как проходит тестирование
Предварительные испытания (pre‑compliance). Проводятся на этапе разработки, часто в собственной лаборатории или с привлечением внешних специалистов. Это позволяет выявить слабые места до того, как устройство пойдёт в серию, и избежать дорогостоящих переделок.
Разработка программы испытаний. Для конкретного продукта выбираются стандарты, диапазоны частот, методы, которые соответствуют его назначению и рынкам сбыта.
Лабораторные испытания. Проводятся в аккредитованных лабораториях, оснащённых экранированными камерами, спектроанализаторами, генераторами помех, антеннами. В Казахстане такие лаборатории есть в Алматы и Астане, также компании часто обращаются в аккредитованные центры в России, Турции, Европе.
Анализ и доработка. Инженеры изучают протоколы испытаний, выявляют проблемные узлы и применяют меры: экранирование, фильтрацию, оптимизацию топологии печатной платы, изменение заземления.
Сертификация. После успешного прохождения испытаний выдаётся протокол и сертификат, дающий право на реализацию продукции.
Как борются с помехами
Если тесты показали превышение, на помощь приходят стандартные, но эффективные методы.
- Экранирование. Металлические корпуса, покрытия, фольга — всё это блокирует излучение.
- Фильтрация. Конденсаторы, ферритовые кольца, дроссели подавляют помехи в цепях питания и сигналов.
- Грамотная разводка платы. Разделение цифровых и аналоговых цепей, минимизация петель, корректное заземление значительно снижают уровень излучений.
- Конструкция корпуса. Правильное соединение частей корпуса, отсутствие щелей, использование токопроводящих уплотнителей.
Какие стандарты применяются
В мире существует несколько систем стандартов, которые часто пересекаются:
- CISPR 22 / CISPR 32 — эмиссионные стандарты для IT-оборудования.
- Серия IEC 61000 — комплекс стандартов по устойчивости и эмиссии, самый распространённый в гражданской электронике.
- FCC Part 15 — американские требования к устройствам, создающим непреднамеренное излучение.
- MIL‑STD‑461 — военный стандарт США, очень жёсткий, иногда используется в гражданских отраслях с высокими требованиями к надёжности.
Для казахстанских производителей ориентиром обычно служат стандарты Таможенного союза (ТР ТС), которые во многом гармонизированы с международными.
Вместо итога
ЭМС/ЭМП‑тестирование — это не просто бюрократическое препятствие. Это инструмент, который позволяет сделать продукт по-настоящему надёжным, безопасным и конкурентоспособным. В Казахстане, где активно развиваются производство электроники, приборостроение, автомобильная промышленность, внедрение грамотной системы ЭМС-испытаний становится критическим фактором успеха. Компании, которые закладывают эти требования на этапе проектирования, экономят деньги, избегают рекламаций и открывают себе путь на глобальные рынки.
